Description
产品概述

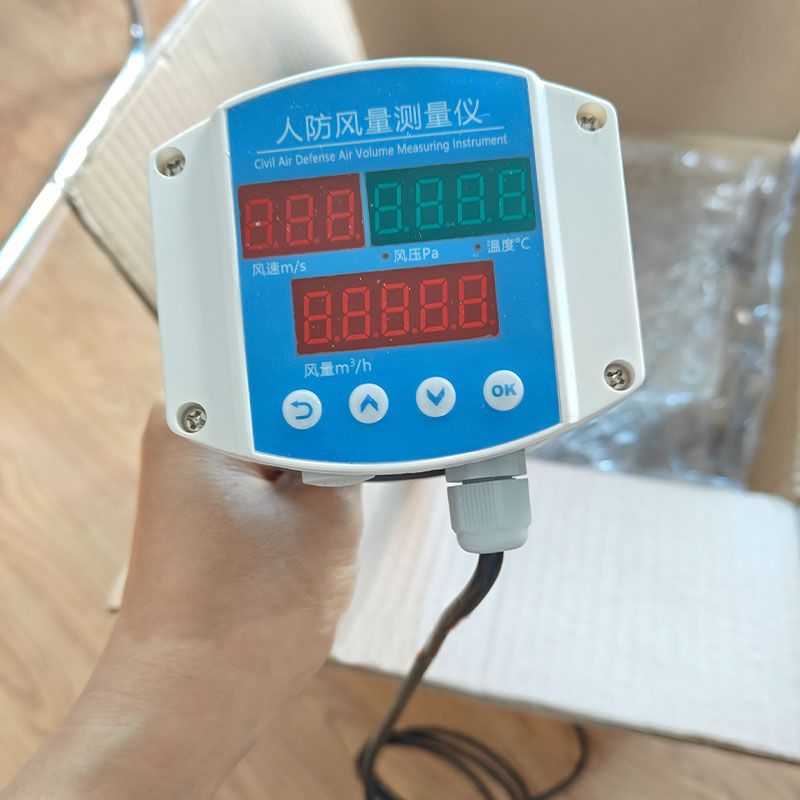

人防风量变送器是人防工程通风系统配套专用测量仪表，主要用于人防地下室通风管道内风速与风量的实时监测。产品采用皮托管压差测量原理，通过采集风管内全压与静压差值，换算出管道风速、风量数值，支持就地显示数据，同时输出标准电信号，接入人防通风控制箱、人防智能化监控系统，实现清洁通风、滤毒通风、战时通风三种工况下风量在线监测，各项指标符合人防工程验收规范。
工作原理
人防风量变送器由皮托管测压探头、压差传感模块、信号处理单元与显示面板组成。皮托管插入通风管道，分别采集气流全压与静压，传感器将压差信号转换为电信号，经过芯片运算，自动计算出管道风速，并结合风管截面积换算风量，最终实现风速、风量实时输出。测量原理成熟可靠，适合人防工程长期连续监测。
产品特点
- 人防工程专用，满足人防验收要求，适配三种通风模式监测；
- 皮托管压差式测量，抗粉尘、抗震动，适合地下风管环境；
- 双参数同时测量：风速 + 风量，可选现场液晶数显；
- 信号输出可选：4-20mA 模拟量 / RS485 Modbus 通讯；
- 量程可定制，安装简单，探头插入式安装，维护方便；
- 稳定性高，温漂小，长期运行数据稳定，抗电磁干扰；
- 可配套人防控制主机，远程读取风量数据，超限可联动报警。
技术参数（可按需修改）
- 测量介质：管道内空气
- 测量原理：皮托管压差法
- 测量范围：风速 0～30m/s（风量按风管尺寸换算）
- 输出信号：4-20mA / RS485 Modbus-RTU
- 供电：DC24V
- 显示：可选 LCD 液晶现场显示风速、风量
- 工作温度：-10℃～+60℃
- 安装方式：插入式，皮托管探头安装于风管侧壁
- 适用场景：人防地下室通风管道、人防工程滤毒室、进排风管道
应用领域
广泛应用于各类人防地下室、人防车库、人防指挥工程、人防物资库等项目，对进风管道、排风管道、滤毒通风管道进行风量风速监测，为人防通风控制系统提供实时数据，保障人防工程通风系统在平时及战时工况正常运行，顺利通过人防竣工验收。
